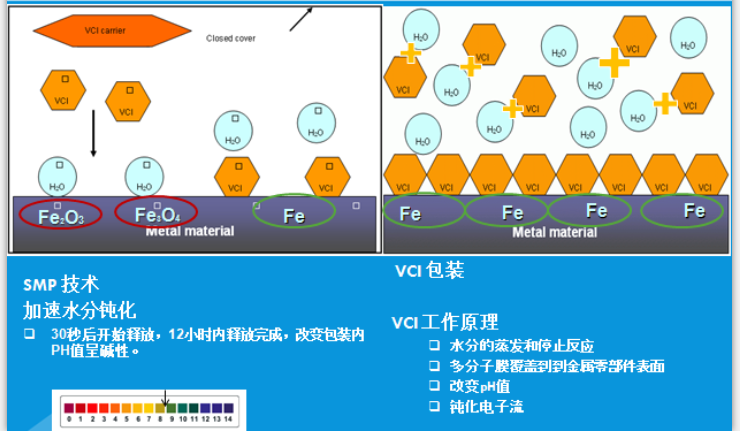

誘導(dǎo)期：

氣相緩蝕劑揮發(fā)出的氣體擴(kuò)散到被防護(hù)工件的表面，當(dāng)達(dá)到一定濃度時(shí)，對(duì)金屬形成了阻、抑腐蝕的保護(hù)，這一時(shí)間稱(chēng)為誘導(dǎo)期，但是當(dāng)它還未達(dá)到保護(hù)濃度時(shí)，致銹因素可能會(huì)先起作用而使金屬發(fā)生銹蝕，更嚴(yán)重的是已發(fā)生的銹蝕，吸附了大量的氧氣和水分，使它有能力將銹蝕反應(yīng)繼續(xù)下去，導(dǎo)致氣相防銹保護(hù)失效，因此，如何防止誘導(dǎo)期內(nèi)生銹是個(gè)非常關(guān)鍵技術(shù)。人們總希望誘導(dǎo)期盡量短一些，此外，誘導(dǎo)期還與藥劑的蒸氣壓、防銹距離和工件材料均有關(guān)系，實(shí)際使用中如果由于誘導(dǎo)期較長(zhǎng)而引起生銹，可以采用蒸氣壓高的藥劑與蒸氣壓相對(duì)較低的藥劑組合使用來(lái)解決，也可以在包裝空間先用干燥劑吸潮等方法解決。

防銹劑量：

防銹劑量因包裝密封性和防銹期要求而不同；也與氣相防銹劑本身特點(diǎn)而不同，例如：一種常用的長(zhǎng)誘導(dǎo)期的氣相防銹劑的用量為35g/m，而另一種短誘導(dǎo)期的用量卻只要10g/m,但是長(zhǎng)有到期的蒸氣壓低，揮發(fā)慢，防銹作用期非常的長(zhǎng)；誘導(dǎo)期短的藥劑雖然初始防銹性好，但是使用期就低得多。此外，包裝密封性差的用量要比正常情況多1-4倍，這是因?yàn)槊芊庑圆睿牧看?。同時(shí)防銹期要求長(zhǎng)的，使用藥劑也要多些。

包裝密封性：

由于氣相防銹劑有賴(lài)于工件表面聚集起接近飽和的防銹劑濃度，因?yàn)樾枰幸粋€(gè)與大氣不流通的小環(huán)境，這就要求包裝有較好的密封性，否則，陶藝的氣體使小環(huán)境中的防銹氣體退出飽和狀態(tài)，防銹就失敗了。另一方面，因?yàn)槊芊獠缓?，氣相防銹劑氣體達(dá)不到飽和就會(huì)源源不斷分解，引起非正常消耗也會(huì)縮短保護(hù)期限。

溫度影響：

當(dāng)溫度達(dá)到60℃以上時(shí)，大部分氣相防銹劑都會(huì)迅速分解。因此，熱的工件會(huì)過(guò)度消耗氣相防銹劑
